Quale macchina per gabbie di pali è adatta per l'ingegneria delle fondazioni di ponti?

Dimensioni di formatura precise, cordone di saldatura uniforme, risparmio sui costi di manodopera, personalizzabile in base alle specifiche del tuo tondino.

Contatta ora E-mail Telefono WhatsApp

Dettagli del prodotto

L'ingegneria delle fondazioni dei ponti è uno dei settori più impegnativi nella costruzione di infrastrutture moderne, richiedendo prestazioni strutturali ultra-stabili, precisione dimensionale rigorosa e alta efficienza costruttiva per le fondazioni su pali in cemento armato.In quanto componente portante principale dei pilastri e delle spalle dei ponti, le gabbie di armatura dei pali determinano direttamente la sicurezza, la durabilità e la vita utile dell'intera struttura del ponte.Pertanto, selezionare una macchina per saldatura di gabbie di pali adeguata è fondamentale per garantire la qualità del progetto, abbreviare i cicli di costruzione e ridurre i costi complessivi del progetto.Molti appaltatori internazionali di ingegneria e proprietari di fabbriche di prefabbricati faticano a distinguere tra i diversi tipi di macchine per gabbie di armatura e non riescono ad abbinare le attrezzature ai requisiti dei progetti di fondazione dei ponti.Questa guida illustrerà i tipi di attrezzatura, i parametri principali, gli scenari applicativi e gli standard di selezione professionale per aiutare gli acquirenti a confermare quale macchina per gabbie di pali si adatta perfettamente all'ingegneria delle fondazioni dei ponti.

Requisiti Unici dell'Ingegneria delle Fondazioni dei Ponti per la Produzione di Gabbie per Pali

A differenza dei comuni progetti di costruzione residenziale e municipale, le gabbie di armatura per pali di fondazione di ponti sopportano enormi pressioni verticali, carichi di vento orizzontali e impatti sismici, imponendo requisiti normativi più severi per la lavorazione del tondino e la saldatura delle gabbie. In primo luogo, i progetti di ponti richiedono gabbie di armatura integrali ad alta resistenza, solitamente dotate di barre principali longitudinali spesse e staffe elicoidali fitte, con diametri comuni delle barre principali che vanno da 25 mm a 40 mm e diametri delle barre elicoidali da 12 mm a 16 mm. In secondo luogo, la tolleranza dimensionale delle gabbie per pali di ponti è estremamente rigorosa; la deviazione del diametro della gabbia, della lunghezza e della spaziatura delle staffe deve essere controllata entro ±3 mm per soddisfare le specifiche di costruzione di ponti nazionali e internazionali. In terzo luogo, la costruzione di fondazioni di ponti è caratterizzata da produzione in grandi lotti, programmi di costruzione serrati e ambienti di cantiere difficili, richiedendo macchine per gabbie di pali con funzionamento continuo stabile, basso tasso di guasto e forte adattabilità ambientale. Infine, sia le gabbie per pali rotonde che quelle quadrate sono ampiamente utilizzate nei progetti di spalle di ponti e pali di fondazione, quindi la compatibilità flessibile delle attrezzature è essenziale per soddisfare le diverse esigenze costruttive.

I metodi tradizionali di legatura manuale e saldatura semi-automatica non possono più soddisfare gli standard elevati dell'ingegneria dei ponti, presentando qualità di saldatura instabile, errori dimensionali elevati, grave spreco di manodopera e bassa efficienza produttiva. Le moderne macchine automatiche per la saldatura di gabbie per pali e le stazioni di lavoro per la saldatura di gabbie di armatura sono diventate configurazione standard per i progetti professionali di fondazione dei ponti, realizzando posizionamento, saldatura, formatura e scarico completamente automatizzati.

Principali tipi di macchine per gabbie di pali adatte all'ingegneria delle fondazioni dei ponti

Attualmente, tre tipi principali di attrezzature per la lavorazione di gabbie di pali sono ampiamente applicati nell'ingegneria globale delle fondazioni dei ponti, coprendo le esigenze di progetti di ponti piccoli, medi e grandi, con vantaggi funzionali distinti e scenari applicativi specifici.

1. Macchina automatica per la saldatura a rulli di gabbie di pali circolari

Questa è l'attrezzatura standard più utilizzata per la costruzione di fondazioni di ponti, progettata appositamente per produrre gabbie di armatura circolari per i pali di fondazione dei ponti. Adottando un avanzato sistema di controllo intelligente PLC CNC e la tecnologia di saldatura a resistenza, la macchina realizza la formatura in un unico passaggio delle barre longitudinali e delle staffe elicoidali. Supporta diametri della gabbia regolabili da 500 mm a 2500 mm e lunghezze personalizzabili fino a 12–18 metri, coprendo completamente i requisiti di specifica della maggior parte dei pali di fondazione di ponti autostradali, ponti ferroviari e viadotti. Il vantaggio principale di questa macchina per la saldatura a rulli di gabbie di armatura risiede nell'elevata consistenza della saldatura e nell'effetto di formatura stabile; tutti i punti di saldatura sono uniformi e solidi, evitando efficacemente i problemi di dissaldatura e di allentamento delle barre comuni nella lavorazione manuale. È adatta per la produzione in serie di gabbie standard per pali rotondi in progetti di fondazioni di ponti di medie e grandi dimensioni.

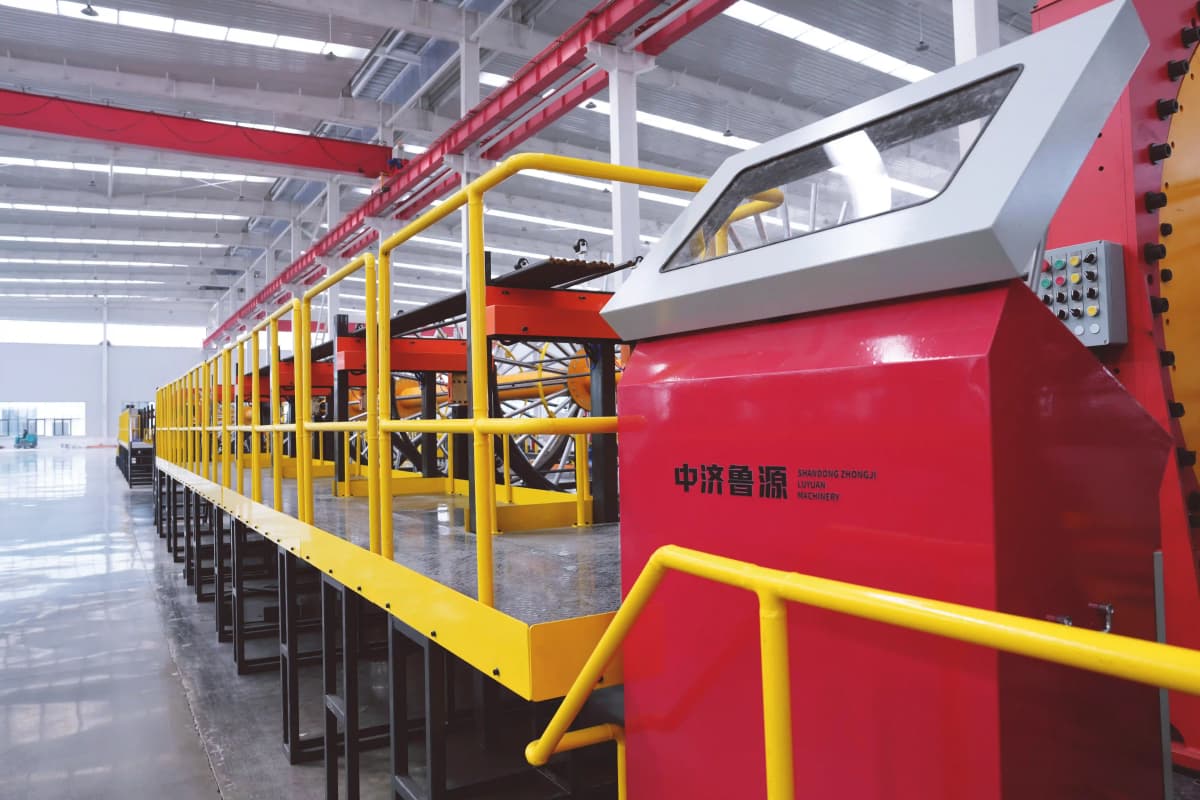

macchina per gabbie di tondini

2. Macchina per saldatura di gabbie per pali quadrati per spalle di ponti

Le spalle dei ponti e le piattaforme di fondazione adottano solitamente pali in cemento armato di forma quadrata e rettangolare, che non possono essere lavorati dalle tradizionali macchine per arrotolare gabbie circolari. La macchina professionale per saldatura di gabbie di rinforzo per pali quadrati è personalizzata per la produzione di gabbie per pali quadrati, dotata di dispositivi di posizionamento angolari indipendenti e pistole di saldatura sincrone multipunto. Controlla con precisione la squadratura e la planarità delle gabbie quadrate, risolvendo il problema della facile deformazione delle strutture di rinforzo rettangolari. Questa attrezzatura è principalmente applicabile ai progetti di fondazione delle spalle dei ponti, ai plinti dei ponti e ai pali di collegamento dei tombini, adattandosi perfettamente ai requisiti strutturali speciali dell'ingegneria delle fondazioni ausiliarie dei ponti.

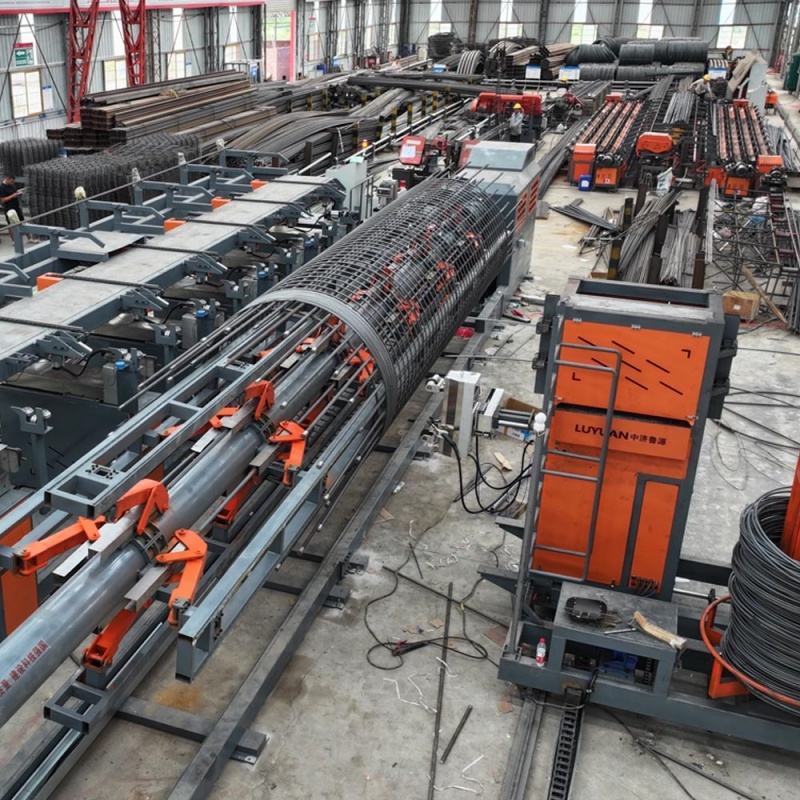

macchina per gabbie di tondini

3. Stazione di lavoro multifunzionale per saldatura di gabbie di rinforzo

Per progetti di ponti completi su larga scala che richiedono sia gabbie per armature pesanti con barre spesse sia gabbie di forma speciale, la stazione di saldatura intelligente per gabbie di armatura è la scelta ottimale. Questa attrezzatura integrata supporta la lavorazione di gabbie pesanti con diametro delle barre principali fino a 40 mm e diametro delle barre a spirale di 16 mm, soddisfacendo le richieste di resistenza ultra-elevata di ponti marittimi, grandi ponti fluviali e ponti ferroviari ad alta velocità. Integra funzioni di posizionamento automatico delle barre, regolazione della spaziatura, saldatura robotica, rilevamento dimensionale e scarico automatico, realizzando una produzione intelligente completamente senza personale. La stazione presenta una forte flessibilità, supportando il rapido passaggio tra gabbie circolari, gabbie quadrate e gabbie di forma speciale, rendendola ideale per grandi progetti di ponti con specifiche di pali complesse e diversificate.

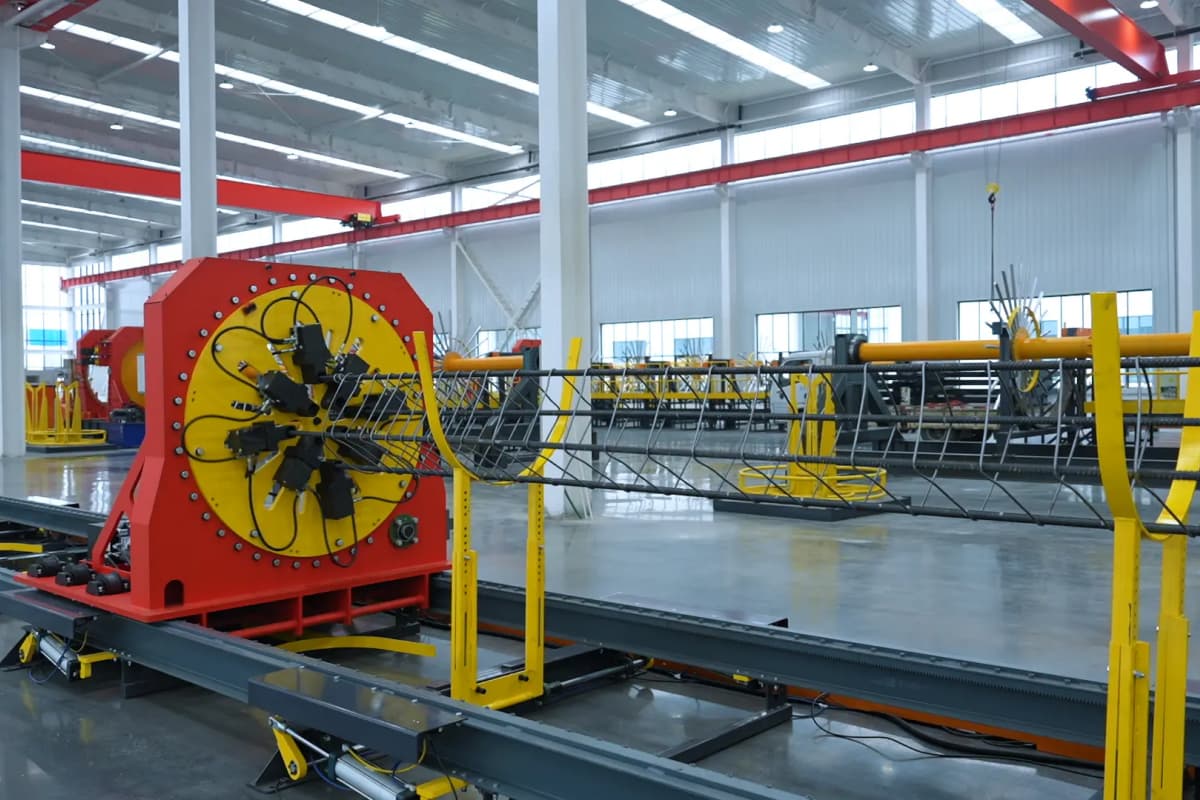

macchina per gabbie di tondini

Parametri tecnici principali delle macchine per gabbie di pali specifiche per ponti

Nella selezione delle attrezzature per l'ingegneria delle fondazioni dei ponti, i committenti e gli appaltatori devono concentrarsi sui parametri tecnici fondamentali per garantire la conformità agli standard di progetto. I parametri chiave delle gabbie per pali dedicate ai ponti qualificate sono riassunti come segue:

Capacità di lavorazione: supporta diametro del ferro principale 16–40 mm, diametro del ferro a spirale 8–16 mm, adattandosi alla configurazione di armatura pesante delle fondazioni dei ponti
Intervallo di specifiche della gabbia: diametro di lavorazione 500–2500 mm, lunghezza singola della gabbia personalizzabile 6–18 m, soddisfacendo varie dimensioni delle fondazioni su pali dei ponti
Sistema di controllo: controllo intelligente CNC PLC completo, funzionamento tramite HMI touchscreen, supporto per impostazione dei parametri con un clic e importazione di dati CAD
Tecnologia di saldatura: saldatura a resistenza ad alta frequenza, corrente di saldatura stabile, punti di saldatura solidi, nessun danno alle proprietà meccaniche del ferro d'armatura
precisione di lavorazione: tolleranza dimensionale controllata entro ±3mm, errore di spaziatura delle staffe ≤±2mm, pienamente conforme agli standard di costruzione di ingegneria dei ponti
efficienza produttiva: velocità media di formatura 2–3 m/min, 3–5 volte superiore alla lavorazione manuale, riducendo notevolmente i tempi del progetto
modalità operativa: operazione con un singolo operatore, alimentazione, saldatura, formatura e scarico automatici, riducendo i costi di manodopera di oltre il 70%

Come scegliere la macchina per gabbie di pali giusta per diversi progetti di ponti

Il cuore della selezione dell'attrezzatura è abbinare le prestazioni della macchina alla scala del progetto, al tipo di palo e ai requisiti di costruzione, evitando attrezzature eccessive o capacità di lavorazione insufficienti.

Per progetti autostradali convenzionali e viadotti urbani dominati da pali di fondazione circolari standard, la saldatrice completamente automatica per gabbie di armatura circolari è l'opzione più conveniente. Presenta prestazioni stabili, bassi costi di manutenzione e alta efficienza di produzione in serie, soddisfacendo pienamente le esigenze di costruzione delle fondazioni dei ponti convenzionali.

Per progetti di collegamento di spalle di ponte, plinti e scatolari con un gran numero di pali quadrati e rettangolari, si dovrebbe dare priorità alla saldatrice professionale per gabbie di armatura quadrate, per garantire la planarità e la stabilità strutturale delle gabbie di armatura quadrate.

Per grandi progetti chiave come ponti marittimi, ponti ferroviari ad alta velocità e ponti a lunga campata fluviale con specifiche di pali complesse e requisiti di resistenza elevati, la stazione di saldatura multifunzionale per gabbie di armatura è la scelta migliore. Può lavorare gabbie di armatura pesanti a barre spesse e supportare un cambio flessibile di più specifiche, garantendo la qualità del progetto e l'avanzamento dei lavori.

Perché le macchine professionali automatiche per gabbie di pali sono indispensabili nell'ingegneria dei ponti

La fondazione del ponte è la struttura portante principale dell'intero ponte, e una lavorazione non conforme della gabbia di armatura può portare a deformazioni strutturali, cedimenti delle fondazioni e persino a gravi rischi per la sicurezza. Rispetto alla lavorazione manuale tradizionale, le macchine professionali per gabbie di armatura specifiche per ponti raggiungono un salto qualitativo in termini di qualità, efficienza e controllo dei costi. In termini di qualità, le attrezzature di saldatura automatica garantiscono una resistenza di saldatura uniforme e dimensioni precise della gabbia, eliminando completamente gli errori umani. In termini di efficienza, la produzione automatizzata consente una lavorazione ininterrotta, riducendo notevolmente il ciclo di prefabbricazione delle gabbie di armatura e garantendo la consegna puntuale del progetto. In termini di costi, l'attrezzatura riduce la dipendenza da lavoratori specializzati, abbassa i costi a lungo termine della manodopera e dello spreco di materiali, e migliora i margini di profitto complessivi del progetto. Inoltre, la lavorazione meccanica standardizzata rende le gabbie di armatura pienamente conformi agli standard internazionali di accettazione per l'ingegneria dei ponti, facilitando l'ispezione e la consegna del progetto.

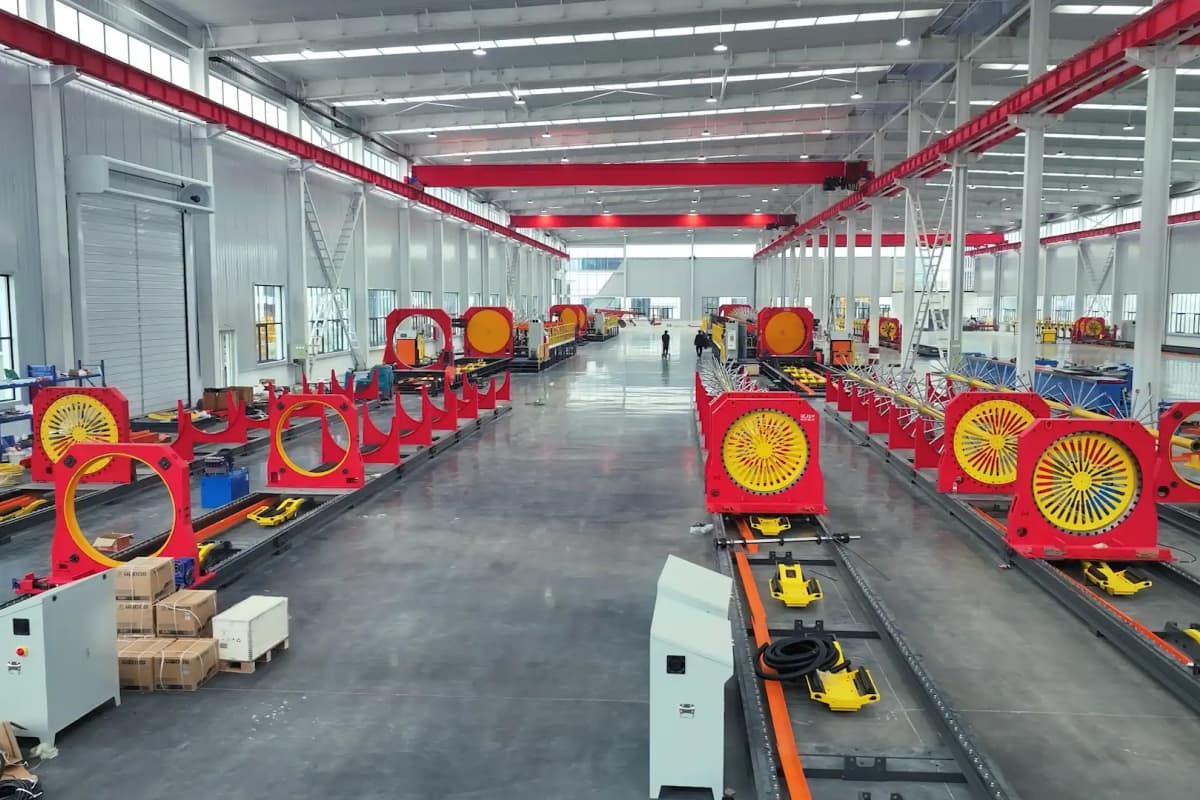

fabbrica di macchine per gabbie di armatura

Conclusione e Invito all'Azione

In sintesi, la selezione di macchine per gabbie di pali per l'ingegneria delle fondazioni di ponti deve basarsi sul tipo di palo del progetto, sulle specifiche dell'armatura, sulla scala di costruzione e sugli standard di qualità. Le macchine standard per saldatura a rulli di pali tondi sono adatte per progetti convenzionali di pali circolari per ponti, le macchine per gabbie di pali quadrati si adattano alla costruzione di spalle di ponti e pali rettangolari, mentre le stazioni di saldatura multifunzionali sono dedicate a grandi progetti di ponti complessi e di alto standard. Tutti e tre i tipi di apparecchiature possono risolvere efficacemente i punti critici di qualità instabile, bassa efficienza e costi elevati nella lavorazione tradizionale delle gabbie di armatura per ponti.

Se stai realizzando progetti di fondazioni per ponti e cerchi attrezzature affidabili per la lavorazione automatica di gabbie di armatura, il nostro team professionale può fornirti schemi di selezione delle attrezzature personalizzati, elenchi dettagliati dei parametri, video di test in fabbrica e preventivi di fabbrica competitivi. Supportiamo la personalizzazione su misura per specifiche speciali di pali per ponti e forniamo assistenza tecnica post-vendita a tutto tondo, nonché servizi di installazione e messa in servizio all'estero. Scrivici ora per ottenere una soluzione chiavi in mano per la lavorazione delle armature nei tuoi progetti di ingegneria dei ponti!
