Un progetto di fondazione autostradale in Indonesia dimostra il valore della produzione automatica di gabbie

Un appaltatore di fondazioni in Indonesia ha affrontato un problema di produzione durante un progetto di ampliamento autostradale. Il progetto richiedeva più di 800 gabbie di armatura, con diametri compresi tra 1200 mm e 1800 mm. L'officina originale si affidava al fissaggio manuale dell'acciaio, e ogni gabbia richiedeva diversi operai per completare l'installazione dell'armatura a spirale.

Il problema è emerso quando il programma di costruzione è diventato più serrato.

L'appaltatore poteva preparare abbastanza materiali in acciaio, ma la produzione giornaliera di gabbie era limitata dalla disponibilità di manodopera. Gli operai avevano anche bisogno di tempo extra per controllare la spaziatura della spirale, perché squadre diverse producevano risultati leggermente differenti.

Dopo l'installazione di una macchina per saldatura di gabbie di armatura, il processo produttivo è diventato più facile da controllare. Un operatore addestrato poteva gestire la rotazione della gabbia, l'alimentazione del filo a spirale e i parametri di saldatura tramite il pannello di controllo. L'officina ha ridotto il lavoro manuale ripetitivo e ha mantenuto dimensioni della gabbia più costanti.

Nelle gabbie che abbiamo spedito a un cantiere di palificazione a Johor, in Malesia, la tolleranza del passo della spirale è rimasta entro ±5 mm durante la produzione continua. Per gli appaltatori che lavorano su grandi progetti di fondazione, questo tipo di coerenza influisce sul trasporto, l'installazione e la pianificazione della costruzione.

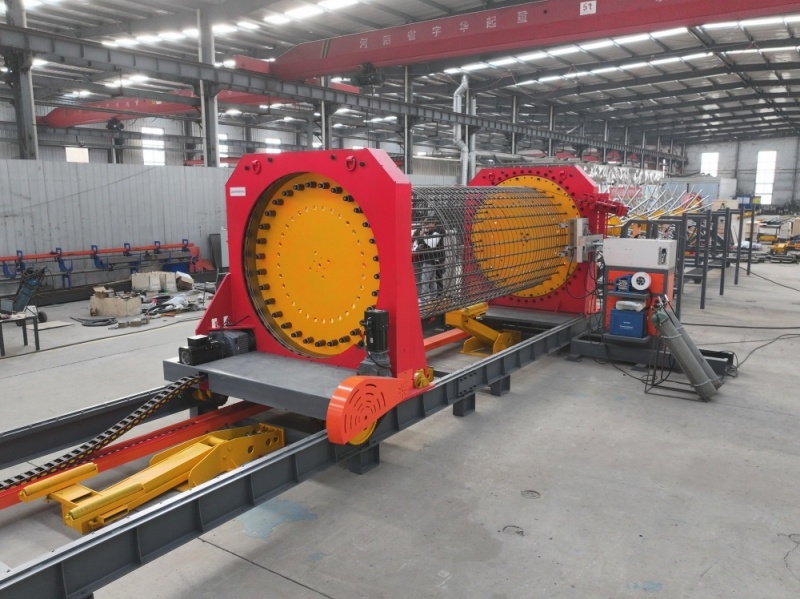

Cos'è una Macchina per saldatura di gabbie di rinforzo?

Una macchina per saldatura di gabbie di armatura è un sistema di produzione automatizzato utilizzato per fabbricare gabbie di rinforzo in acciaio per pali trivellati, ponti, edifici e progetti infrastrutturali.

L'attrezzatura collega le barre di armatura longitudinali con fili a spirale attraverso alimentazione automatica, controllo della rotazione e operazioni di saldatura.

La produzione tradizionale di gabbie dipende fortemente dal lavoro manuale. I lavoratori devono posizionare le barre d'acciaio, avvolgere i fili a spirale, misurare la spaziatura e fissare i collegamenti uno per uno. Questo metodo può funzionare per piccoli progetti, ma la gestione della produzione diventa difficile quando sono necessarie centinaia di gabbie.

Una macchina per saldatura di gabbie di armatura segue parametri programmati.

Gli operatori possono impostare:

• Diametro della gabbia

• Lunghezza della gabbia

• Spaziatura della spirale

• Requisiti di saldatura

Dopo l'impostazione, la macchina ripete lo stesso processo di produzione per ogni gabbia.

Ad esempio, quando si produce una gabbia di diametro 1200mm con 12 barre principali da 16mm e un filo a spirale da 10mm, i parametri di saldatura devono corrispondere alla specifica dell'acciaio. In condizioni di produzione normali, la corrente di saldatura è solitamente controllata intorno a 180-220A a seconda del grado del materiale e della configurazione della macchina.

L'attrezzatura non determina il progetto della gabbia. I disegni tecnici determinano ancora la struttura di armatura. La macchina aiuta a trasformare quei disegni in produzione ripetibile.

Come funziona una macchina per saldare gabbie di armatura?

Il processo di lavoro si basa su movimenti meccanici coordinati.

L'operatore posiziona le barre d'acciaio longitudinali sul telaio di supporto secondo il diametro richiesto della gabbia. Il sistema di rotazione fa girare la gabbia a una velocità controllata mentre l'unità di alimentazione del filo a spirale si muove lungo la lunghezza della gabbia.

Quando il filo a spirale raggiunge la posizione di saldatura, il sistema di saldatura lo collega alle barre principali.

Il processo di produzione include:

• Caricamento delle barre di armatura principali

• Impostazione dei parametri di produzione

• Alimentazione automatica del filo a spirale

• Saldatura durante la rotazione della gabbia

L'operatore monitora principalmente la macchina e controlla la gabbia finita.

Questo cambia il ruolo dei lavoratori nell'officina. Invece di avere diverse persone che legano manualmente ogni connessione, un operatore addestrato può controllare il processo automatico mentre altri lavoratori si concentrano sulla preparazione e movimentazione dei materiali.

Per un'impresa di costruzioni che produce 500 o 1000 gabbie, questa differenza modifica la pianificazione della produzione giornaliera.

Perché gli Appaltatori Scelgono le Attrezzature Automatiche per la Saldatura delle Gabbie

La fabbricazione manuale delle gabbie è ancora utile in determinate situazioni.

Onestamente, per pali singoli di piccole dimensioni, la legatura manuale può ancora avere senso. Il volume di produzione potrebbe non giustificare attrezzature automatizzate.

I grandi progetti di palificazione sono diversi.

Un progetto di fondazione per un ponte può richiedere centinaia di gabbie con lo stesso diametro e specifiche di armatura. Un progetto di edificio alto può necessitare di una fornitura continua di gabbie per evitare ritardi nei programmi di getto del calcestruzzo.

Una macchina per saldare gabbie di armatura aiuta gli appaltatori a ridurre la dipendenza dalle operazioni manuali.

Le principali modifiche sono:

• Meno lavoratori coinvolti nella fabbricazione ripetitiva di gabbie

• Produzione più stabile

Un cliente del Sud-est asiatico che produceva gabbie per fondazioni di ponti lunghe 18 metri aveva bisogno di diversi lavoratori per misurare manualmente la spaziatura delle spirali. Dopo aver utilizzato attrezzature automatiche, il team ha ridotto il lavoro di misurazione e migliorato l'organizzazione della produzione.

La macchina non elimina la necessità di lavoratori qualificati.

Sposta i lavoratori da compiti ripetitivi alla supervisione della produzione.

Fattori tecnici nella scelta di una saldatrice per gabbie di armatura

Molti acquirenti confrontano le macchine solo per aspetto o capacità produttiva. In pratica, la configurazione corretta dipende dai dettagli del progetto.

Il diametro della gabbia è uno dei primi fattori da confermare.

Una macchina progettata per gabbie di diametro 600-1200 mm potrebbe non essere adatta per grandi pali di ponti che richiedono gabbie di diametro superiore a 2500 mm.

Anche le specifiche delle barre d'acciaio influenzano la selezione delle attrezzature.

Una gabbia che utilizza barre principali da 12 mm o 16 mm ha requisiti diversi rispetto a gabbie per fondazioni pesanti che utilizzano barre di armatura da 32 mm o 40 mm.

Prima di consigliare una macchina, Luyuan Machinery di solito conferma:

• Intervallo di diametro della gabbia richiesto

• Quantità e dimensione delle barre principali

• Diametro del filo a spirale

• Produzione giornaliera target

Anche la lunghezza della gabbia influisce sulla struttura della macchina.

Una gabbia per fondazioni edilizie di 6 metri e una gabbia per fondazioni di ponti di 24 metri richiedono diversi sistemi di supporto per mantenere la rettilineità durante la produzione.

Si dovrebbero considerare anche le condizioni dell'officina. Alcuni clienti hanno ampie aree di produzione, mentre altri necessitano di layout compatti a causa dello spazio limitato in fabbrica.

Applicazioni della saldatrice per gabbie di armatura

Fondazioni per ponti e autostrade

I grandi progetti infrastrutturali richiedono molte gabbie di armatura con dimensioni costanti. La produzione automatica aiuta gli appaltatori a preparare le gabbie secondo i programmi di costruzione.

Fondazioni per Edifici ad Alta Altezza

I progetti urbani spesso dispongono di spazi di lavoro limitati. Layout compatti delle attrezzature consentono la produzione di gabbie più vicino all'area di costruzione.

Fabbriche di lavorazione del ferro d'armatura

Alcune aziende di lavorazione dell'acciaio acquistano attrezzature per produrre gabbie di armatura finite per appaltatori locali.

Progetti ferroviari e di tunnel

La costruzione di infrastrutture a lungo termine richiede una produzione stabile di gabbie perché la precisione dell'armatura influisce sulla qualità dell'installazione.

Luyuan Machinery offre soluzioni personalizzate per la produzione di gabbie

Ogni progetto ha requisiti di produzione diversi.

Un appaltatore di ponti può aver bisogno di attrezzature per gabbie di grande diametro e cicli di produzione lunghi. Una fabbrica locale di lavorazione dell'acciaio può aver bisogno di una regolazione flessibile perché serve diversi clienti di costruzione.

Luyuan Machinery esamina le informazioni del progetto prima di raccomandare le attrezzature.

Il team di ingegneria verifica:

• Disegni di costruzione

• Specifiche della gabbia

• Obiettivo di produzione

• Condizioni del laboratorio

Ad esempio, un cliente egiziano aveva bisogno di una macchina per saldare gabbie di rinforzo ma disponeva di uno spazio limitato in officina. La disposizione delle attrezzature è stata adattata per adattarsi alla fabbrica del cliente, mantenendo al contempo il range di produzione di gabbie richiesto.

Un altro cliente dal Vietnam richiedeva gabbie lunghe per la costruzione di infrastrutture. La configurazione della macchina è stata adattata in base alla lunghezza delle gabbie e alle condizioni locali di alimentazione elettrica.

L'attrezzatura corretta non è sempre la macchina più grande.

È la macchina che corrisponde ai requisiti di produzione del cliente.

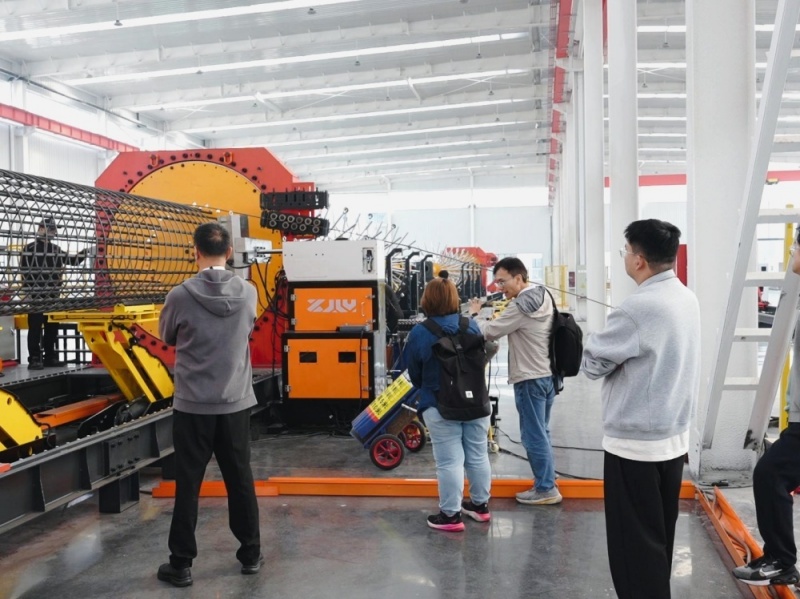

Test in fabbrica prima della spedizione

Prima della consegna, ogni macchina per saldare gabbie di rinforzo viene testata nella fabbrica Luyuan Machinery.

I test includono:

• Ispezione del sistema di rotazione

• Test di funzionamento della saldatura

• Controllo del sistema di comando

• Produzione di gabbie di prova

Quando possibile, i test vengono eseguiti secondo i requisiti del cliente.

Ad esempio, se un cliente richiede una gabbia di diametro 1500mm con una specifica spaziatura elicoidale, i parametri della macchina possono essere regolati e verificati prima della spedizione.

Luyuan Machinery fornisce documenti tecnici, guida all'installazione e supporto per ricambi ai clienti esteri.
