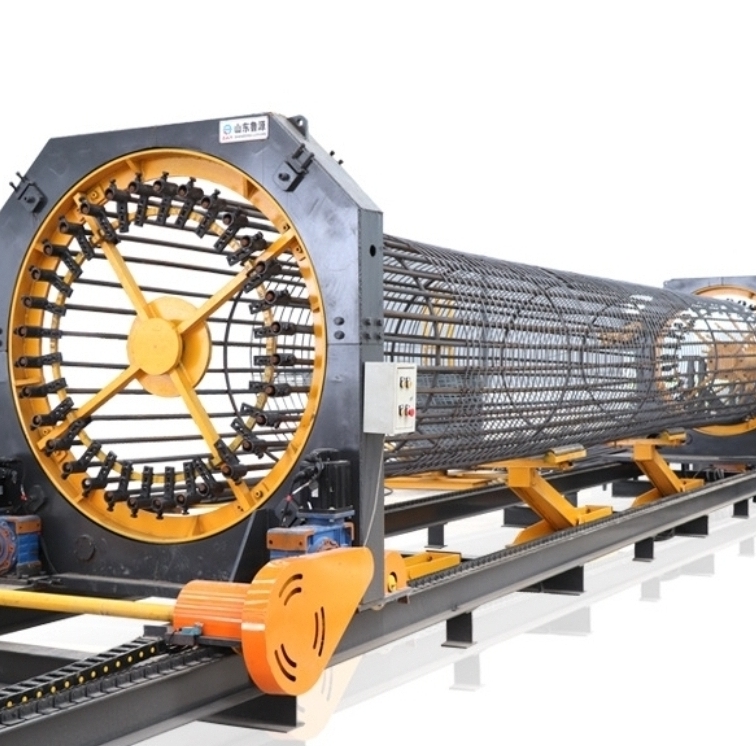

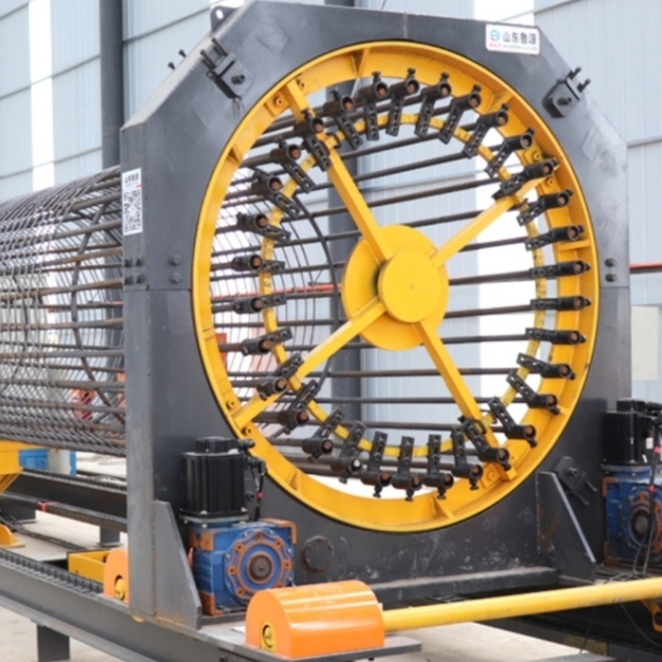

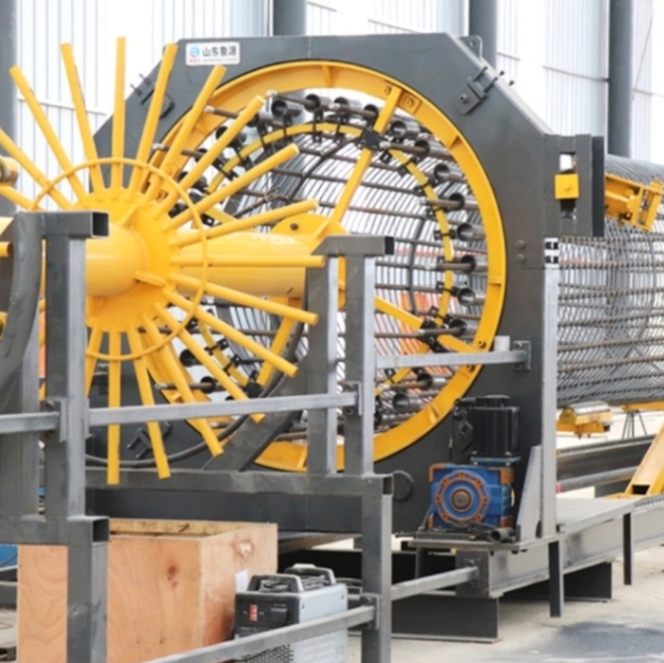

Macchina per saldatura a gabbia in acciaio CNC

LYGH-2000

L'attrezzatura per la produzione di gabbie in barre d'acciaio, controllata da PLC, ha posto fine alla storia della legatura manuale delle gabbie in acciaio. È ampiamente utilizzata in progetti autostradali, ferroviari ad alta velocità, di trasporto ferroviario, di ingegneria energetica, di tutela delle acque e in altri progetti. L'attrezzatura è affidabile, stabile e facile da usare. I clienti possono scegliere il manipolatore di saldatura automatico a doppia pistola abbinato.

Lunghezza gabbia: 12 m, personalizzabile

Diametro della barra principale della gabbia d'acciaio: Φ16~50

Diametro della barra di avvolgimento della gabbia d'acciaio: Φ5~16

Metodo di saldatura della barra di avvolgimento: robot di saldatura o manuale

Contatta ora E-mail Telefono WhatsApp

Dettagli del prodotto

Saldatrice a gabbia in acciaio CNC --- LYGH2000

Trasforma la fabbricazione di gabbie di barre d'armatura con la nostra saldatrice CNC per gabbie di barre d'acciaio: una soluzione automatizzata controllata da PLC che elimina la legatura manuale, offrendo precisione, velocità e affidabilità per progetti infrastrutturali su larga scala. Progettata per applicazioni stradali, ferroviarie e di ingegneria civile, questa macchina combina tecnologia avanzata con funzionalità personalizzabili per soddisfare le complesse esigenze dell'edilizia moderna.

Rivoluzionare la produzione di gabbie di armatura

Dite addio alla dispendiosa rilegatura manuale e date il benvenuto a una nuova era di efficienza:

Controllo PLC completamente automatizzato: il sistema PLC (controllore logico programmabile) consente di impostare con un clic la lunghezza della gabbia (fino a 12 m, personalizzabile), il diametro della barra principale (Φ16–50 mm) e le specifiche della barra di avvolgimento (Φ5–16 mm), riducendo i tempi di configurazione del 70% rispetto ai metodi tradizionali.

Prestazioni mature e stabili: design collaudato sul campo con un tempo di attività del 99,8%, ideale per il funzionamento 24 ore su 24, 7 giorni su 7 in ambienti di lavoro difficili come ponti costieri, viadotti ferroviari ad alta velocità e fondamenta di centrali nucleari.

Vantaggi principali per una fabbricazione efficiente

1. Doppie opzioni di saldatura per flessibilità

Manipolatore di saldatura automatico (opzionale): dotato di un braccio robotico a doppia pistola per la saldatura completamente automatizzata delle barre di avvolgimento, ottenendo giunzioni senza soluzione di continuità a 360° a velocità fino a 2 m/min, perfetto per la produzione di grandi volumi di gabbie standardizzate.

Modalità di saldatura manuale: mantiene la capacità di saldatura manuale per gabbie personalizzate o regolazioni in loco, offrendo versatilità per flussi di lavoro di progetti misti.

2. Ingegneria di precisione per l'integrità strutturale

Precisione di posizionamento di ±2 mm: l'allineamento della barra principale guidato dal laser e l'avvolgimento a tensione controllata garantiscono una spaziatura uniforme e saldature sicure, soddisfacendo rigorosi standard internazionali (ISO 6934, GB/T 1499.3).

Saldatura a bassa deformazione: la saldatura robotizzata riduce le zone interessate dal calore, riducendo al minimo la distorsione della gabbia ed eliminando la necessità di raddrizzamento post-saldatura.

3. Design incentrato sull'utente per un funzionamento semplice

Interfaccia HMI intuitiva: il touchscreen da 15" visualizza dati di produzione in tempo reale, avvisi di errore e preimpostazioni di programma, senza che gli operatori debbano richiedere una formazione specializzata.

Costruzione modulare: i componenti a sgancio rapido e i punti di manutenzione accessibili riducono i tempi di fermo, con cambi utensile medi completati in <10 minuti.

4. Ampia applicazione nei settori infrastrutturali

Affidabile in progetti critici in tutto il mondo:

Autostrade e ferrovie: gabbie di pali per pile di ponti, rivestimenti di gallerie e rinforzi di terrapieni.

Conservazione di energia e acqua: gabbie di fondazione per turbine eoliche, reattori nucleari e dighe.

Trasporto urbano: fondazioni su pali per stazioni della metropolitana e componenti di viadotti per metropolitana leggera.

Parametri

Modello	LYGH-1500	LYGH-1800	LYGH-2000	LYGH-2200	LYGH-2500	LYGH-3000
Diametro del palo della gabbia in acciaio	500~1500	500~1800	600~2000	600~2200	800~2500	800~3000
Potenza dell'attrezzatura	16KW	18KW	Aqo	Aqo	25KW	Ti hanno morso
Area occupata (nessuna saldatura automatica laterale)	28m × 6m	28m × 6m	28m × 6,5m	28m × 7m	28m × 9m	28m × 11m
Area occupata (inclusa la saldatura automatica laterale)	28m × 8,5m	28m × 8,5m	28m × 9m	28m × 9,5m	28m × 11,5m	28m × 13,5m
Lunghezza della gabbia	12m, personalizzabile
Diametro della barra principale della gabbia d'acciaio	Φ16~50
Diametro della barra di avvolgimento della gabbia d'acciaio	Φ5~16
Metodo di saldatura della barra di avvolgimento	Saldatura robotizzata o manuale
Distanza tra due barre di avvolgimento	≤300mm
Pressione idraulica	≤16 MPa
Pressione del gas	≤0,8 MPa, Gas di saldatura automatico
Potenza di saldatura	30KW, Saldatura automatica a doppia pistola
Numero di operatori	1-2 persone, Saldatura automatica a doppia pistola 2-4 persone, Saldatura manuale
Efficienza produttiva	8 sezioni/10 ore, fare riferimento all'ambiente del sito effettivo
